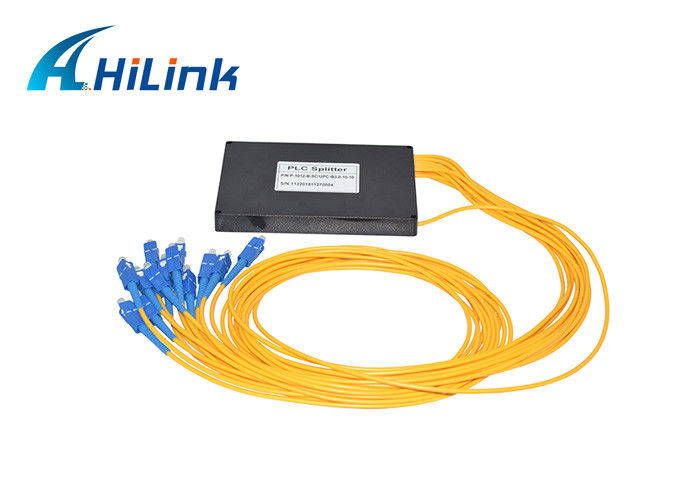

Diviseur optique de PLC de la cassette 1X8 de fibre, bas PDL de diviseur de fibre optique

Détails sur le produit:
Lieu d'origine: La Chine
Nom de marque: HILINK
Certification: CE FCC Rohs
Numéro de modèle: HL-PLC-1*8
Conditions de paiement et expédition:
Quantité de commande min: 1pcs
Prix: Negotiable
Détails d'emballage: boîte et carton ou paquet adapté aux besoins du client
Délai de livraison: 2-6 JOURS DE TRAVAIL
Conditions de paiement: Western Union, MoneyGram, paypal
Capacité d'approvisionnement: 5000pcs/week
  • Détail Infomation
  • Description de produit

Détail Infomation

Nom du produit: Diviseur de PLC 1*8 Longueur d'onde fonctionnante: 1270nm~1610nm
Canaux d'option: 2ch/4ch/8ch/16ch/32ch/64ch Connecteur: PC DE ST DE SC FC LC
Paquet: Boîte d'ABS ROHS: Conforme
Surligner:

Fibre optique Splitter

,

Module de diviseur de PLC

Description de produit

Diviseur optique de PLC de la cassette 1X8 de fibre, bas PDL de diviseur de fibre optique

Caractéristique

) de 1 Basse perte par insertion
2) bas PDL
) de 3 Design compact
) de 4 Bonne uniformité de canal en canal
) de 5 Longueur d'onde fonctionnante large : 1260-1650nm
) de 6 Température de fonctionnement large : -40°C - 85°C
) de 7 Fiabilité et stabilité élevées

Application

1) systèmes de FTTX
) de 2 Réseaux de PON
) de 3 Liens de CATV
) de 4 Distribution de signal optique


Description

1) le diviseur planaire de (PLC) de circuit d'onde lumineuse est un type de dispositif optique de gestion de puissance qui est fabriqué utilisant la technologie optique de guide d'ondes de silice.
2) le diviseur optique de fibre comporte la petite taille, la fiabilité élevée, la gamme de longueurs d'onde de fonctionnement large et la bonne uniformité de canal en canal, et est très utilisé dans des réseaux de PON pour réaliser la division de puissance de signal optique.
3) Rollball fournit la série entière de produits du diviseur 1xN et 2xN qui sont travaillés pour des applications spécifiques.
4) rassemblement optique GR-1209-CORE et GR-1221-CORErequirements de diviseur de fibre.

Spécifications

Paramètres 2×2 2×4 2×8 2×16 2×32
Longueur d'onde de fonctionnement (nanomètre) 1260~1650
Type de fibre SMF-28e ou client spécifique
Perte par insertion (DB) (catégorie de S/P) 4,2 7,6 11,0 14,5 17,5
Uniformité de perte (DB) 0,8 1,5 1,5 2,0 2,5
Perte de retour (DB) (catégorie de S/P) 50/55 50/55 50/55 50/55 50/55
Perte dépendante de polarisation (DB) 0,2 0,2 0,3 0,4 0,4
Directivité (dB) 55 55 55 55 55
Perte dépendante de longueur d'onde (DB) 0,3 0,5 0,5 0,5 0,5
Stabilité de température (- °C) 40~85 (DB) 0,5 0,5 0,5 0,5 0,5
Température de fonctionnement (°C) -40~85
Température de stockage (°C) -40~85
Dimension de module (millimètre) (L×W×H) 100×80×10 100×80×10 120×80×18 140×115×18 140×115×18



perte 3.Insertion



- Longueur d'onde d'essai : 1310-1550 nanomètre



- Valeur requise : Catégorie de P



- L'essai peut être réalisé sur n'importe quel canal



perte 4.Return



- Longueur d'onde d'essai : 1310-1550 nanomètre



- Valeur requise : >55dB



- L'essai peut être réalisé sur n'importe quel canal



5.Directivity



- Longueur d'onde d'essai : 1310-1550 nanomètre



- Valeur requise : DB >55



Perte-PDL 6.On dépendant



- Longueur d'onde d'essai : 1310-1550 nanomètre



- Valeur requise :< 0="">


Notes : 1.Specified sans connecteurs. 2.Add une perte 0.2dB supplémentaire par connecteur

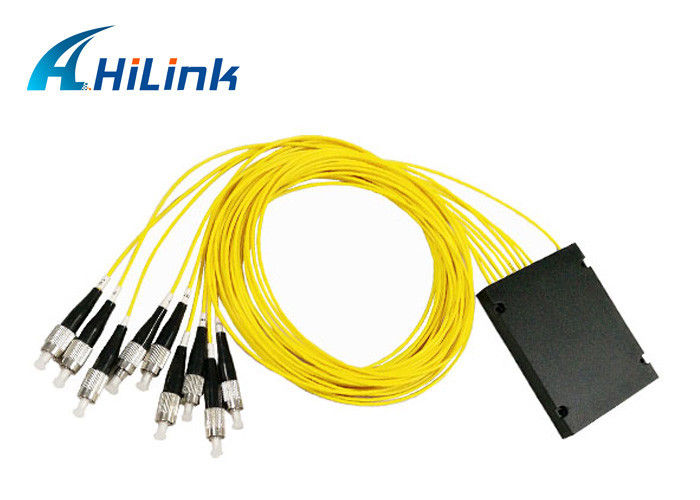

Diviseur optique de PLC de la cassette 1X8 de fibre, bas PDL de diviseur de fibre optique 0

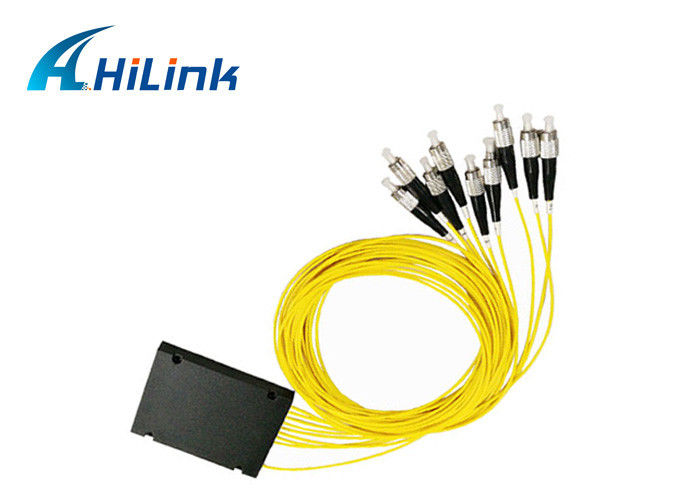

Diviseur optique de PLC de la cassette 1X8 de fibre, bas PDL de diviseur de fibre optique 1


Expédition et paiement
1. International exprès : DHL, Fedex, UPS, SME, UPS, TNT et etc.
2. Paiement : T/T, Western Union, Paypal et ainsi de suite.

Garantie
› et tout neuf.
le› et l'OEM/ODM est disponible.
› et 100% par l'essai de qualité et l'essai vieillissant.
› et 3 ans de garantie (de la date de l'expédition).

Appui de technicien
Nous soutenons le guide technique pour résoudre des composants de défaut de fonctionnement ou de substitut, et fournissons le projet de la configuration relative de mise en réseau.
Service après-vente
Nous avons après service pendant 24 heures, promesses de fournir le service technique ou le guide dedans n'importe quand.
Nos collègues seront l'exigence des clients de réponse en 12 heures après l'urgence se sont produits.
