Lieu d'origine:
Guangdong, Chine
Nom de marque:
Hilink
Certification:
CE FCC Rohs
Numéro de modèle:
100G QSFP28 LR4 10KM
Caractéristiques
Portée jusqu'à de 10km pour WDM de LAN G.652 4x25Gb/s refroidi par SMF DML TOSA avec MUX optique
4x25G la fonction simple de l'alimentation d'énergie de l'interface électrique +3.3V DDM a mis en application
Interface série de 2 fils pour le modulemanagement
Dissipation de puissance maximum<4>
Conforme avec RoHS6
Applications
Circuit typique d'application
Caractéristiques optiques (comité technique =0 OC à 70 OC et Vcc = 3,14 à 3,46)
| Paramètre | Symbole | Unité | Minute | Type | Maximum | Notes |
| Émetteur (par ruelle) | ||||||
| Signalisation de la vitesse par ruelle | GBD | ± 25,78125 100 pages par minute | ||||
| Longueur d'onde de ruelle (gamme) : |
1294,53 – 1296,59 1299,02 – 1301,09 1303,54 – 1305,63 1308,09 – 1310,19 |
|||||
| L0 | ||||||
| L1 | nanomètre | |||||
| L2 | ||||||
| L3 | ||||||
| Puissance moyenne totale de lancement | Tacaud | dBm | 10,5 | |||
| Transmettez OMA par ruelle | TxOMA | dBm | -5 | 5 | ||
| Puissance moyenne de lancement par ruelle | TXPx | dBm | -4,3 | 4,5 | ||
| Rapport optique d'extinction | ER | DB | 3,5 | |||
| Rapport de suppression de Côté-mode (SMSR) | SMSR | DB | 30 | |||
|
Puissance moyenne de lancement d'émetteur, par ruelle |
dBm | -30 | ||||
| Bruit relatif d'intensité | RIN | dB/Hz | -128 | |||
| Tolérance optique de perte de retour | DB | 20 | ||||
| Réflectivité d'émetteur | DB | -12 | ||||
|
Définition de masque d'oeil d'émetteur {X1, X2, X3, Y1, Y2, Y3} |
{0,25, 0,4, 0,45, 0,25, 0,28, 0,4} |
|||||
| Récepteur (par ruelle) | ||||||
| Signalisation de la vitesse par ruelle | GBD | ± 25,78125 100 pages par minute | ||||
| Longueur d'onde de ruelle (gamme) : |
1294,53 – 1296,59 1299,02 – 1301,09 1303,54 – 1305,63 1308,09 – 1310 19 |
|||||
| L0 | ||||||
| L1 | nanomètre | |||||
| L2 | ||||||
| L3 | ||||||
| Sensibilité moyenne de récepteur par ruelle | Rxsens | dBm | -8,6 | dBm | ||
| Puissance reçue moyenne par ruelle | RXPx | dBm | -11 | 3,4 | ||
| Seuil de dommages par ruelle | Pmax | dBm | 3,4 | |||
| Perte de retour | RL | -26 | ||||
| Pénalité verticale de fermeture d'oeil, par ruelle | DB | 1,9 | ||||
|
Coupure 3dB supérieure électrique de récepteur fréquence, par ruelle |
Gigahertz | 31 | ||||
| La visibilité directe De-affirment | LOSD | dBm | -13 | |||
| La visibilité directe affirment | LOSA | dBm | -30 | |||
| Hystérésis de visibilité directe | DB | 0,5 | 1,5 | 5 | ||

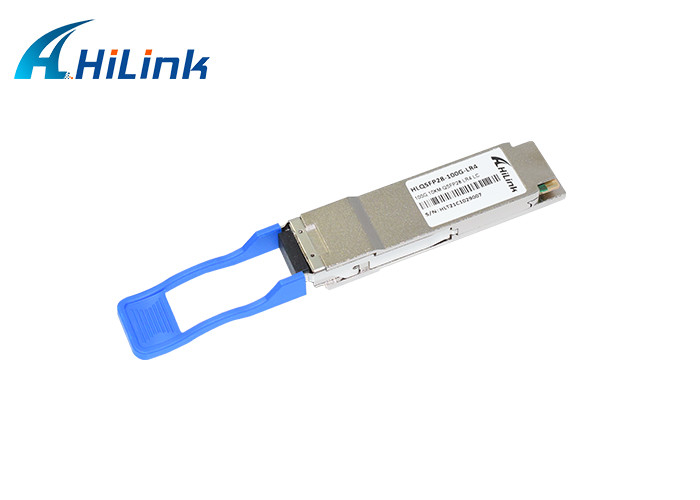

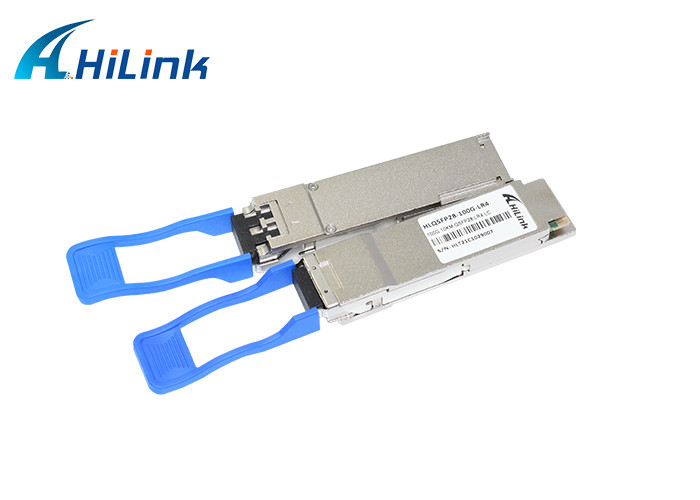

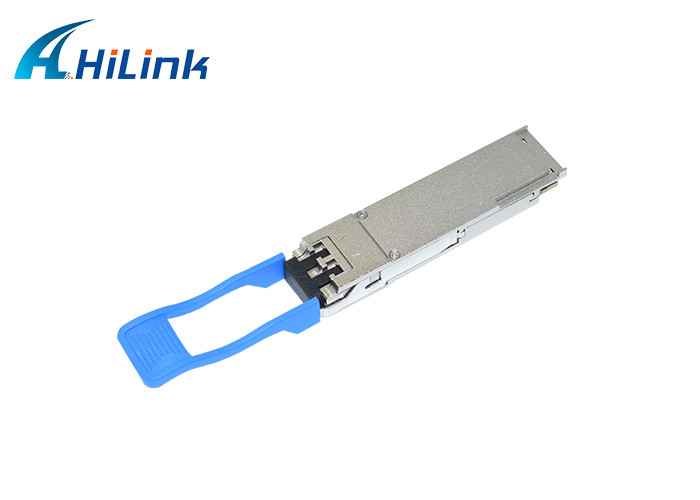

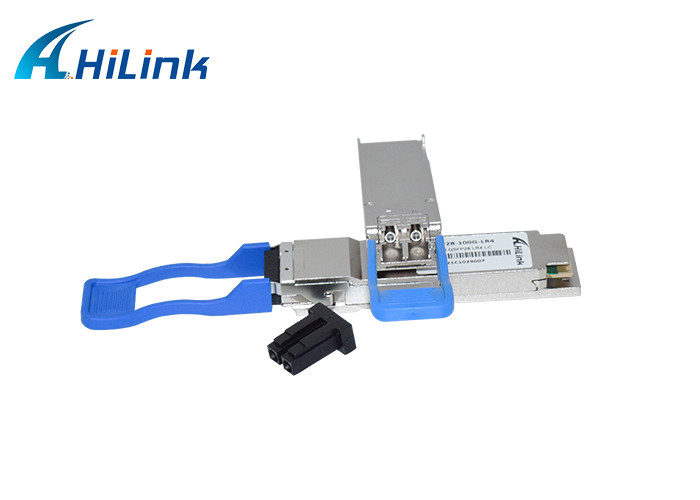

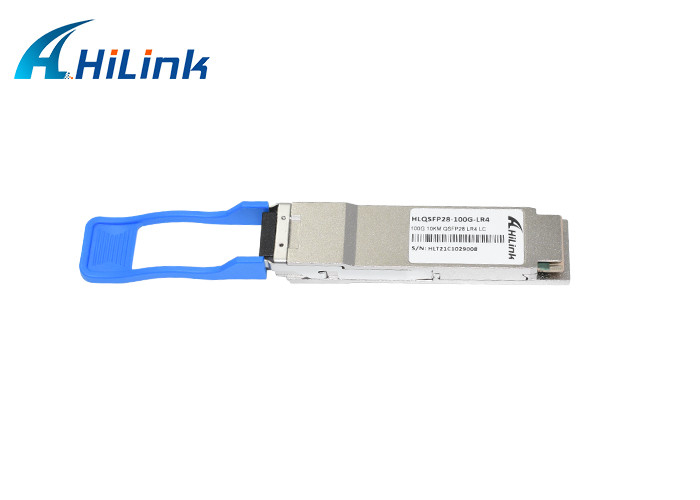

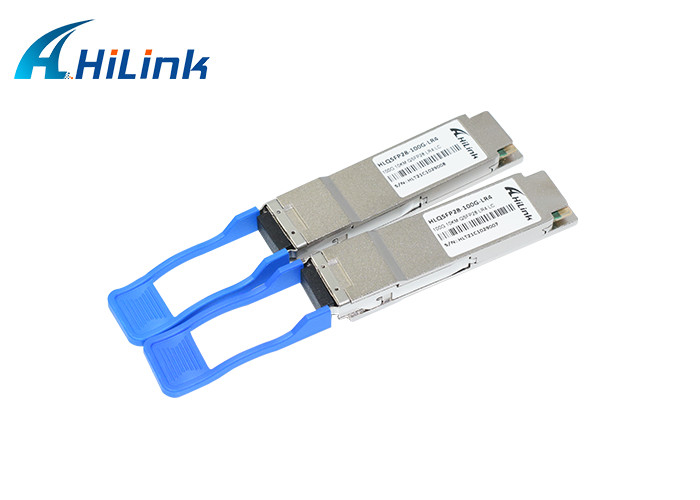

Vraie image
Paquet et expédition
International exprimez : DHL, Fedex, SME, TNT, UPS et ainsi de suite. Cela prend 3-7 jours.
Notre service
L'ordre d'OEM/ODM est disponible
Nous promettons que tous les modules optiques annoncés sont tous neufs et ne absolument jamais employer de vieux et refourbis matériaux. Tous les modules optiques ont été par l'essai fonctionnel et l'essai de vieillissement. Nous fournissons 3 ans de garantie pour tous les émetteurs-récepteurs optiques de la date de l'expédition.
