Lieu d'origine:
Guangdong, Chine
Nom de marque:
Hilink
Certification:
CE FCC Rohs
Numéro de modèle:
2.5G SFP BIDI 20KM
vidéo
vidéo
Les émetteurs-récepteurs que l'on peut brancher de petit facteur de forme (SFP) sont compatibles avec l'accord que l'on peut brancher de Multi-approvisionnement de petit facteur de forme (MSA). Les émetteurs-récepteurs de SFP-BIDI sont haute performance, modules rentables soutenant double taux des données de la distance de 2.488Gbps/2.125Gbps et de transmission de 20km avec SMF. L'émetteur-récepteur optique de module sont RoHS conforme et sans plomb.
Caractéristiques
Interface optique de récipient simple de LC conforme
empreinte de pas Chaud-que l'on peut brancher de SFP
émetteur de laser de 1550nm DFB
RoHS conforme et sans plomb
Jusqu'à 20 kilomètres sur 9/125um SMF
Clôture en métal pour l'IEM inférieur
Alimentation d'énergie simple de +3.3V
Dissipation de puissance faible <700mw>
Gamme de température de fonctionnement commerciale : 0°C à +70°C
Applications
L'émetteur-récepteur optique de SFP sont utilisation dans le système de CSAD STM-16 et de SONET OC-48
Le module de SFP emploient extensivement dans la Manche de fibre
Interface de routeur/serveur
D'autres systèmes de transmission optiques
Caractéristiques diagnostiques de Digital
| IV. volts (TOP=25°C, Vcc=3.3) de caractéristiques optiques | |||||||
| Paramètre | Symbole | Minute | Type | Maximum | Unité | Réf. | |
| Émetteur | |||||||
| La sortie choisissent. Puissance | PO | -5 | - | 0 | dBm | 1 | |
| Longueur d'onde optique | λ | 1530 | 1550 | 1570 | nanomètre | ||
| Largeur spectrale | σ | - | - | 1 | nanomètre | ||
| Rapport latéral de suppression de mode | SMSR | 30 | - | - | DB | ||
| Temps optique de hausse/automne | tr/tf | - | - | 160 | picoseconde | 2 | |
| Frousse produite totale d'émetteur (de crête à crête) | JTXp-p | - | - | 0,07 | UI | 3 | |
| Frousse produite totale d'émetteur (RMS) | JTXrms | - | - | 0,007 | UI | ||
| Rapport optique d'extinction | ER | 8,2 | 9,0 | - | DB | ||
| Récepteur | |||||||
| Sensibilité moyenne @2.5 Gb/s de Rx | RSENS2 | - | -20 | -18 | dBm | 4, 5 | |
| Sensibilité moyenne @2.125 Gb/s (la Manche de Rx de fibre 2X) | RSENS1 | - | - | -20 | dBm | 4, 5 | |
| Puissance reçue maximum | RXMAX | 0 | - | - | dBm | ||
| Longueur d'onde centrale optique | λC | 1290 | 1310 | 1330 | nanomètre | ||
| La visibilité directe De-affirment | LOSD | - | - | -23 | dBm | ||
| La visibilité directe affirment | LOSA | -35 | - | - | dBm | ||
| Hystérésis de visibilité directe | 0,5 | - | - | DB | |||
| Isolement entre l'émetteur et le récepteur | 30 | - | - | DB | |||
Notes :
Sécurité des lasers de la classe 1.
Non filtré, 20-80%. Se conforme à IEEE 802,3 et à masques d'oeil de FC2x une fois filtré.
Mesuré avec le signal d'entrée sans le DJ de données. Dans l'application réelle, produisez le DJ sera la somme d'entrée DJ et ΔDJ.
Mesuré avec des signaux de conformité définis dans la rév. FC-PI-2 10,0 caractéristiques.
Mesuré avec PRBS 223 - 1 à 10-10 JUJUBES.

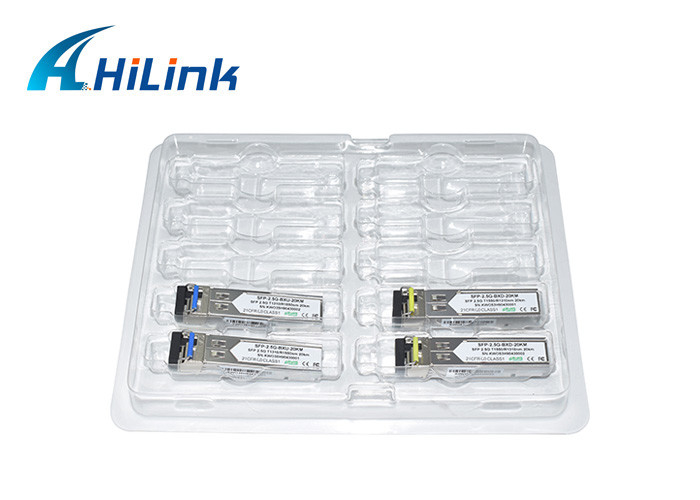

Vraie image
Paquet et expédition
International exprimez : DHL, Fedex, SME, TNT, UPS et ainsi de suite. Cela prend 3-7 jours.
Notre service
Avantage de Hilink
--Hilink établissent en 2007, se spécialisent dans ce domaine avec une expérience autour de dix ans.
--Créditestla base, qualité est la première », ale ll nos produits sont nouveau, nous n'emploient jamais les composants d'occasion.
--Nous fournissons 3 ans de garantie pour tous nos produits de la date de l'expédition.
--Nous fournissons également à DWDM CWDM Mux/Demux les solutions optiques.
