Module 20KM SC/UPC 1490nm/1310nm SFP 2.5Gbps/1.25Gbps GPON OLT de GPON SFP OLT C+

Module 20KM SC/UPC 1490nm/1310nm SFP 2.5Gbps/1.25Gbps GPON OLT de GPON SFP OLT C+

Général

       GPON OLT SFP est conçu pour le côté OLT du réseau GPON. OLT est un équipement intégrant la fonction de commutation L2/L3, situé dans le central téléphonique (CO). La fonction principale est de contrôler le flux d'informations dans les deux sens : amont et aval.

Le module GPON OLT joue un rôle inévitable dans la transmission en amont et en aval. Afin de illustrer le processus de transmission, la transmission en aval est prise comme exemple. Une fibre optique monomode provenant d'OLT (àlecentral) port PON, fonctionne vers lediviseur optique passif(POS) situés à proximité des utilisateurs finaux. Ensuite, le séparateur optique divisera les signaux en chemins séparés pouvant fournir un service jusqu'à 64 utilisateurs finaux.

Dans cette topologie GPON de base, un module GPON OLT est utilisé pour connecter un câble de raccordement à fibre monomode à un répartiteur optique passif. Par conséquent, l'émetteur-récepteur GPON OLT fonctionne pour obtenir le trafic de données, de voix et de vidéo d'un réseau métropolitain ou d'un réseau longue distance.

Caractéristiques

Liaisons de données bidirectionnelles à fibre unique, application asymétrique TX 2488Mbps/RX1244Mbps

Émetteur laser DFB en mode continu 1490 nm et récepteur APD-TIA en mode rafale 1310 nm

Boîtier enfichable à petit facteur de forme avec connecteur SC/UPC

Température de fonctionnement de 0 à 70°C

Alimentation unique de 3,3 V

Interface de surveillance de diagnostic numérique

Fonction RSSI en rafale numérique pour surveiller le niveau de puissance optique d'entrée

Interface d'entrée/sortie de données compatible LVPECL

Contrôle de désactivation de l'émetteur LVTTL

Alarme de défaut laser de l'émetteur LVTTL

Réponse rapide à l'indication de détection de signal (SD) du récepteur LVTTL

Faible EMI et excellente protection ESD

Conforme à la norme de sécurité laser de classe I IEC-60825

Conformité RoHS6

Application

Réseaux optiques passifs (GPON) compatibles Gigabit

Normes

Conforme à l'accord multisource SFP (MSA) SFF-8074i

Conforme à l'amendement 1 de l'ITU-T G.984.2

Conforme à la norme FCC 47 CFR Partie 15, Classe B

Conforme aux normes FDA 21 CFR 1040.10 et 1040.11, à l'exception des écarts conformément à l'avis laser n° 50 du 24 juin 2007.

Conforme à SFF-8472

Compatible avec TR-NWT-000870 4.1 Classification de sensibilité ESD Class2.

Compatible avec Telcordia GR-468-CORE

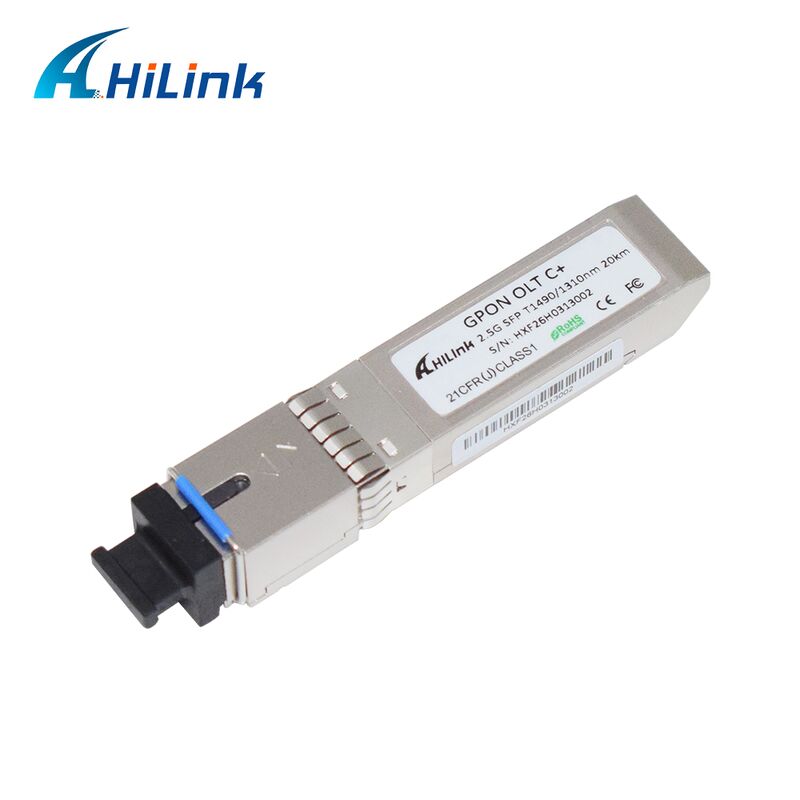

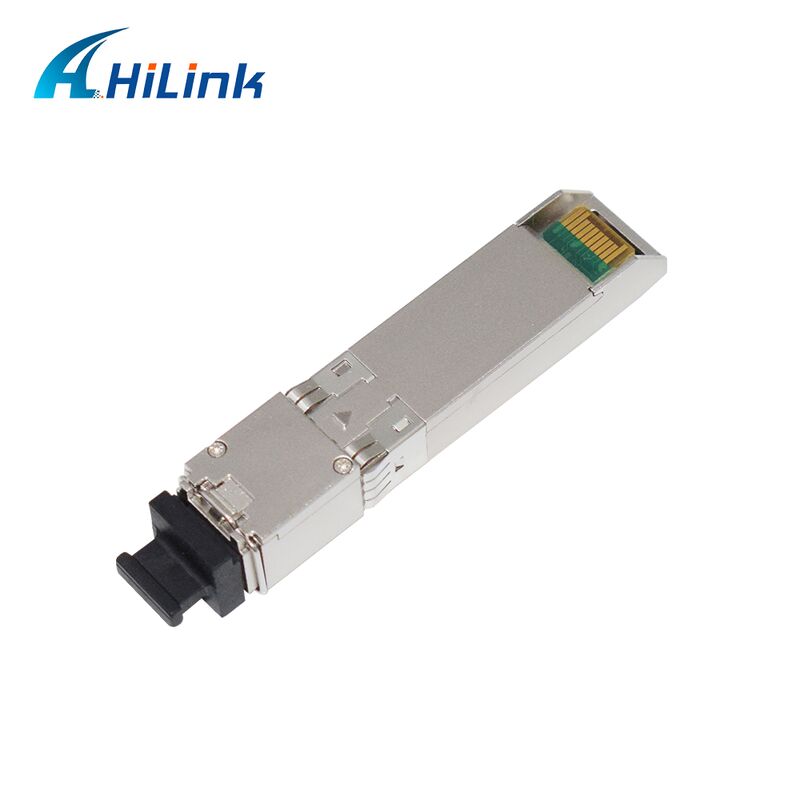

Image du produit
