HL-SFP-T Émetteur-récepteur SFP cuivre 1000BASE-T et 10/100/1000BASE-T

Description :

HL-SFP-TxÉmetteurs-récepteurs enfichables à petit facteur de forme (SFP) en cuivreest un module haute performance et économique, conforme aux normes Gigabit Ethernet et 1000BASE-T, comme spécifié dans les normes IEEE 802.3-2002 et IEEE 802.3ab, qui prennent en chargedes débits de données allant jusqu'à 1000 Mbps sur une portée de 100 mètres sur un câble non blindéà paires torsadées-de catégorie 5. Lemoduleprend en charge les liaisons de données full duplex à 1000 Mbps avec des signaux de modulation d'amplitude d'impulsion (PAM) à 5 niveaux. Les quatre paires du câble sont utilisées avec un débit de symboles de 250 Mbps sur chaque paire. Lemodulefournit des informations d'identification série standard conformes à la norme SFP MSA, accessibles à l'adresse A0h via le protocole EEPROM CMOS série à 2 fils. Le circuit intégré physique est également accessible via un bus série à 2 fils à l'adresse ACh.

Caractéristiques :

Conforme à 10/100/1000Liaisons de données bidirectionnelles jusqu'à 1,25 Gb/s

Conforme à 10/100/1000Empreinte SFP enfichable à chaud

Conforme à 10/100/1000TXDésactivation et RX Los/sans Losfonction

Conforme à 10/100/1000Boîtier entièrement métallique pour de faibles EMI

Conforme à 10/100/1000Alimentation unique +3,3 V

Conforme à 10/100/1000Faible dissipation de puissance (1,05 W typique)

Conforme à 10/100/1000Ensemble de connecteur RJ-45 compact

Conforme à 10/100/1000Accès au circuit intégré de la couche physique via un bus série à 2 fils

Conforme à 10/100/1000Fonctionnement 1000 BASE-T dans les systèmes hôtes avec interfaceSERDES¨

Conforme à 10/100/1000Mbpsdans les systèmes hôtes avec interface SGMII Plage de température de fonctionnement :Standard :  0 à +70

°C

Industriel : -40 à +85Notre service

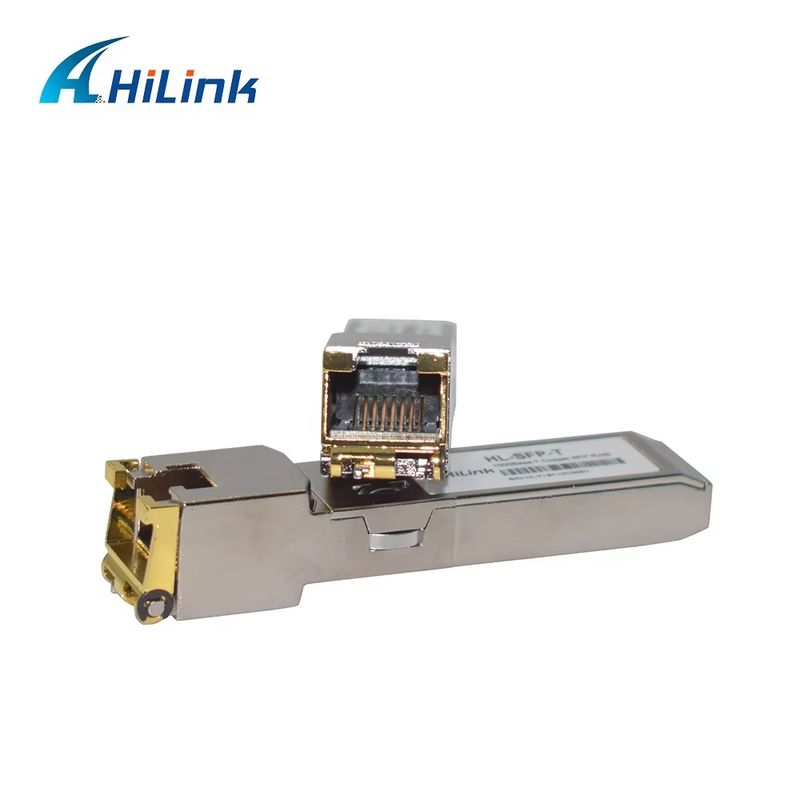

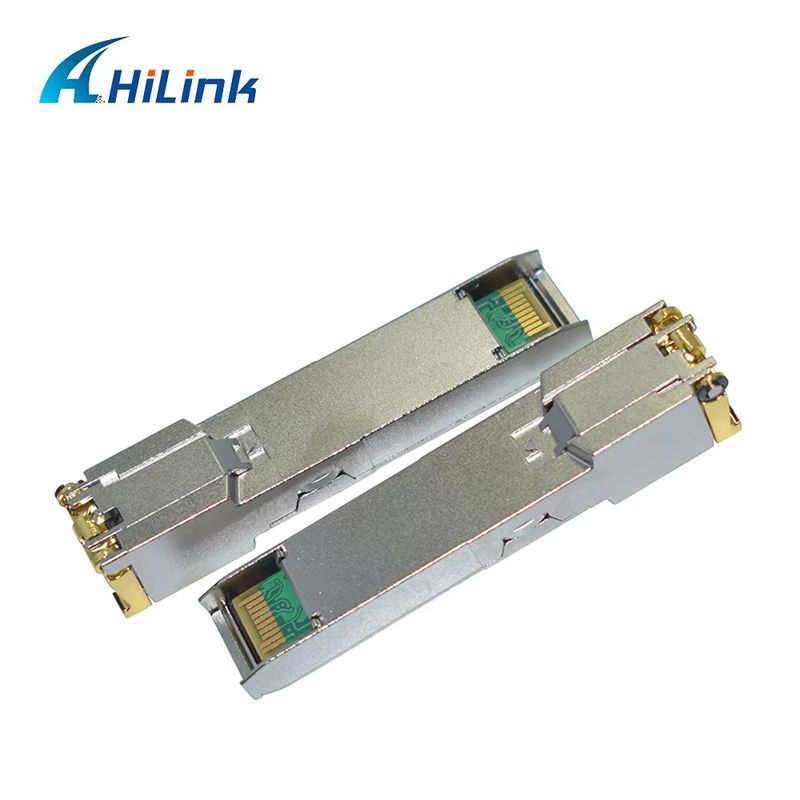

Affichage de la photo réelle :Notre service
