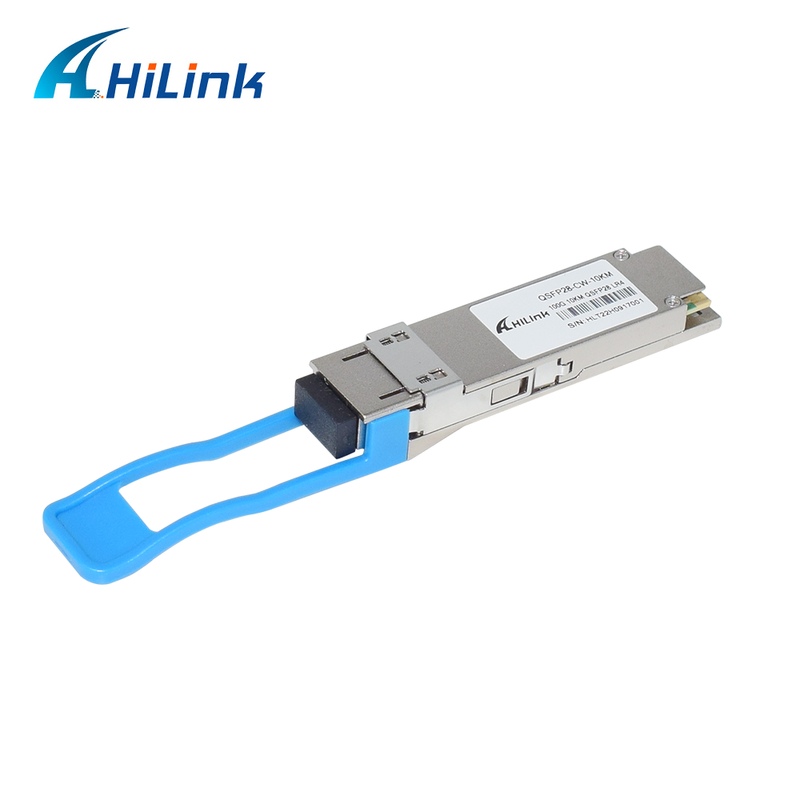

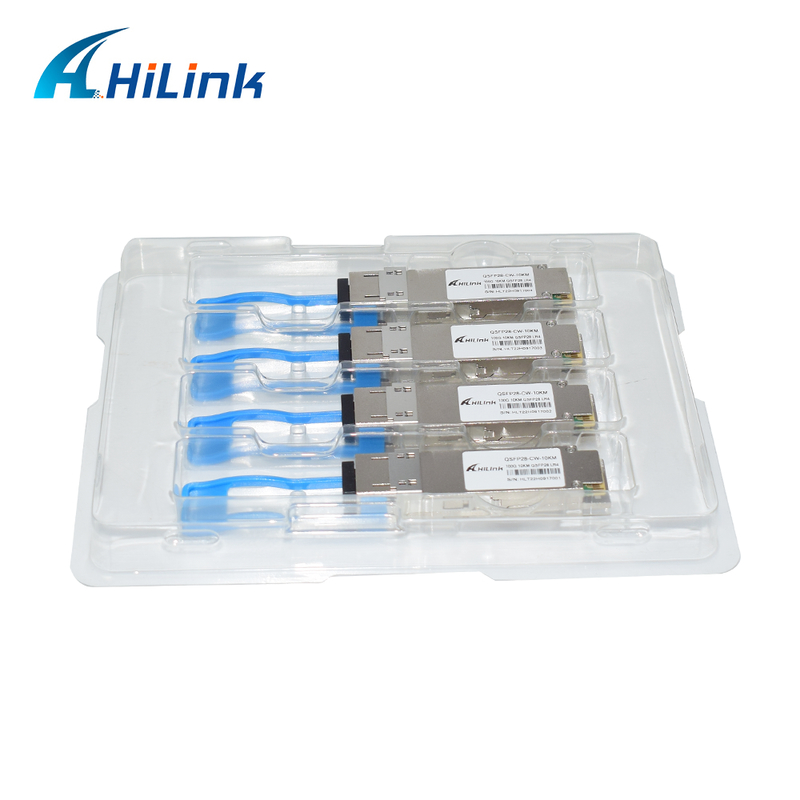

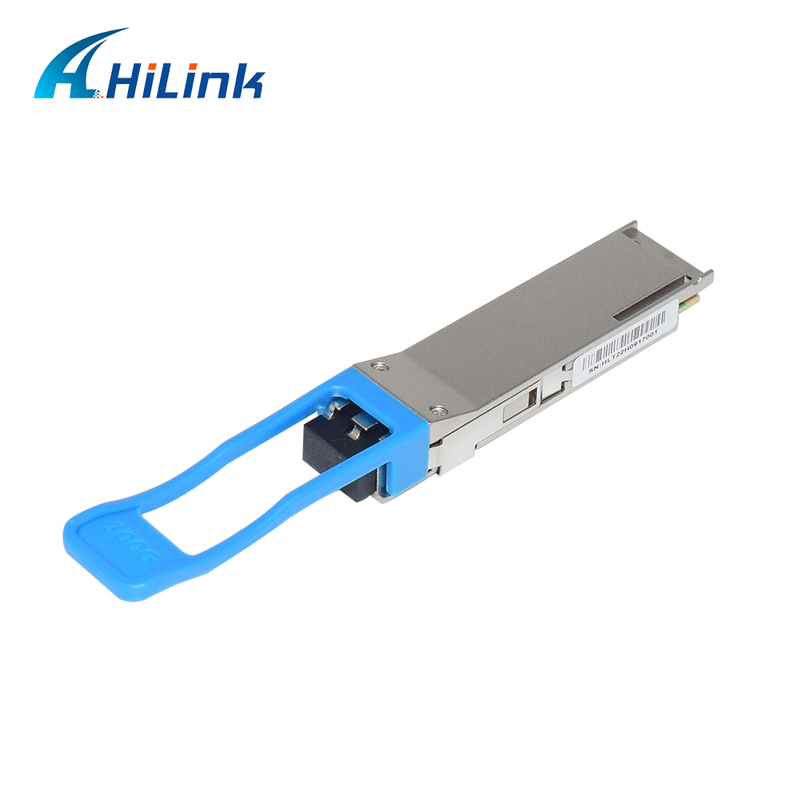

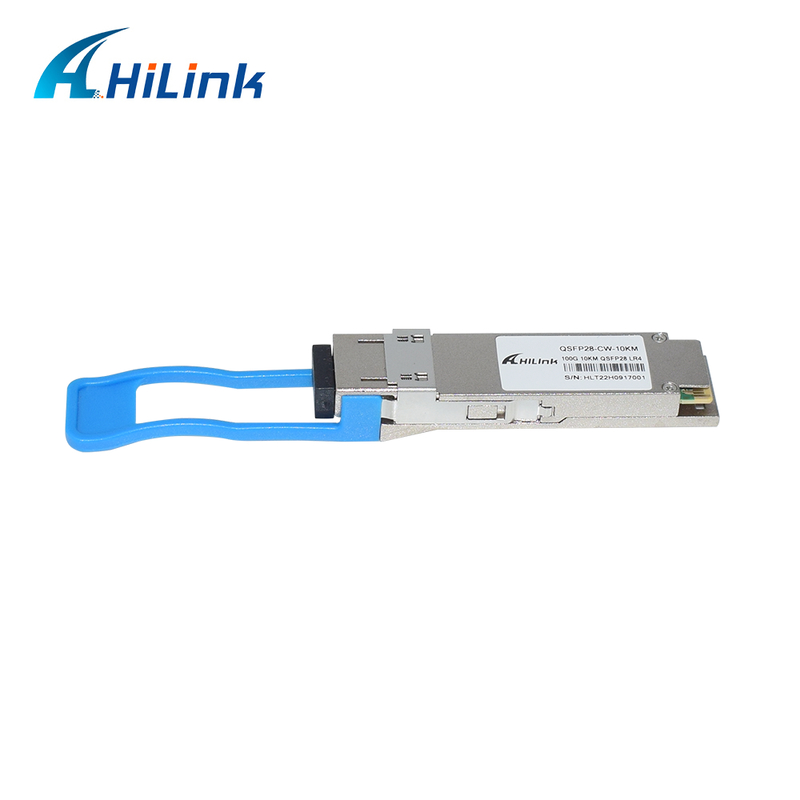

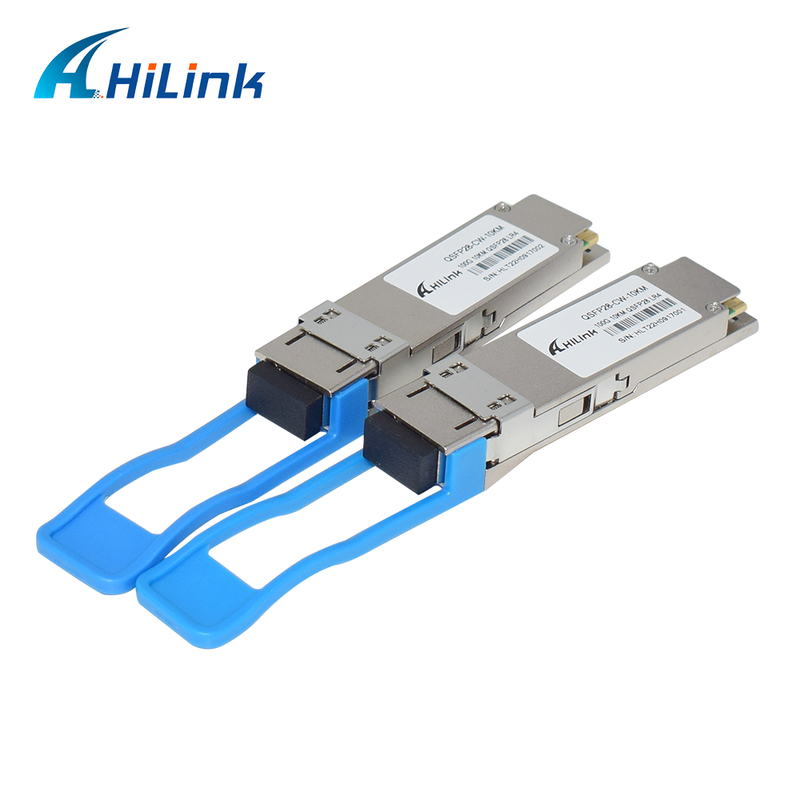

Module d'émetteur-récepteur optique QSFP28 CWDM4 à 100 Gb/s 10 KM

Module émetteur-récepteur optique QSFP28 CWDM4 100 Gb/s 10KM Connecteur LC duplex enfichable à chaud Mode unique DDM RoHS Conforme pour les applications de commutateurs Ethernet LAN WAN routeur

Caractéristiques

4 voies Conception MUX/DEMUX

TOSA CWDM intégré / ROSA pour jusqu'à 10 km portée sur SMF

Support 100GBASE-CWDM4 pour ligne débit de 103.125 Gbit/s et OTU4 por ligne débit de 111.81 Gbit/s

Agrégat bande passante de > 100 Gbit/s

Duplex LC connecteurs

Conforme  avec  la norme  IEEE  802.3-2012  Clause  88  standard  IEEE  802.3bm  CAUI-4  puce  à  module

norme électrique Norme ITU-T G.959.1-2012-02

Simple +3.3V alimentation en fonctionnement

Fonctions numériques intégrées diagnostic

Température plage de 0°C à 70°C

RoHS Conforme Partie

Applications

Réseau local (LAN)

Réseau étendu (WAN)

Applications de commutateurs et de routeurs Ethernet

Descriptions

Le  HL-QSFP28-CWDM4-10  est  un  module  émetteur-récepteur  conçu  pour   les applications de communication optique sur 10 km. La conception est conforme à la norme 100GbASE-LR4 de la norme IEEE 802.3-2012 Clause 88, à la norme électrique IEEE  802.3bm  CAUI-4  puce  à  module  et à la norme ITU-T  G.959.1-2012-02.  Le module convertit 4 canaux d'entrée (ch) de données électriques de 25,78 Gbit/s à 27,95 Gbit/s en signaux optiques à 4 voies, et les multiplexe en un seul canal pour une transmission optique de 100 Gbit/s. Inversement, du côté  récepteur, le  module  dé-multiplexe  optiquement  une  entrée  de  100 Gbit/s  en  signaux à 4  voies,  et les convertit en données électriques de sortie à 4 voies.
    Les longueurs d'onde centrales des 4 voies sont de 1270 nm, 1290 nm, 1310 nm et 1330 nm. Il contient un connecteur LC duplex pour l'interface optique et un connecteur à 38 broches pour l'interface électrique. Pour minimiser la dispersion optique dans le système longue distance, la fibre monomode (SMF) doit être appliquée dans ce module.
    Le  produit  est  conçu  avec  un  facteur  de  forme,  une connexion  optique/électrique  et une interface de diagnostic numérique conformément à l'accord multi-sources (MSA) QSFP28. Il a été conçu pour répondre aux conditions de fonctionnement externes les plus difficiles, notamment la température, l'humidité et les interférences EMI.
    Le module fonctionne à partir d'une seule alimentation +3,3 V et des signaux de contrôle globaux LVCMOS/LVTTL tels que Module Present, Reset, Interrupt et Low Power Mode sont disponibles avec les modules. Une interface série à 2 fils est disponible pour envoyer et recevoir des signaux de contrôle plus complexes et pour obtenir des informations de diagnostic numérique.  Les canaux individuels peuvent être adressés et les canaux inutilisés peuvent être désactivés pour une flexibilité de conception maximale.
    Le  HL-QSFP28-CWDM4-10  est  conçu  avec  un  facteur  de  forme,  une connexion  optique/électrique  et une interface de diagnostic numérique conformément à l'accord multi-sources (MSA) QSFP28. Il a été conçu pour  répondre  aux   conditions  de  fonctionnement  externes  les  plus  difficiles,  notamment  la  température,   l'humidité  et  les  interférences EMI. Le  module  offre  une  très  haute fonctionnalité  et une intégration de fonctionnalités,  accessible  via  une interface série à deux fils.

OEM et ODM

Les commandes OEM/ODM sont disponibles.

Garantie

Nous promettons que tous les émetteurs-récepteurs optiques annoncés sont neufs avec de nouveaux composants et pièces et n'utilisent absolument jamais de matériaux anciens et remis à neuf. Tous les émetteurs-récepteurs optiques ont été soumis à des tests fonctionnels et à des tests de vieillissement. Nous offrons une garantie de 3 ans pour tous les émetteurs-récepteurs optiques à compter de la date d'expédition.

Ce que nous fournissons

Nous fournissons toutes sortes de modules émetteurs-récepteurs optiques compatibles, y compris SFP, GBIC, SFP+, XENPAK, X2, XFP, BIDI, CWDM, DWDM et autres modules émetteurs-récepteurs spéciaux. Nos produits sont compatibles avecla plupart des marques. Pour plus de détails, veuillez nous contacter.

FAQ

Q : Vendez-vous des produits d'occasion ?

A:Non. Tous nos produits sont neufs, nous n'utilisons jamais de composants d'occasion.

Q : Quelles sont les conditions de paiement que vous acceptez ?

A:T/T, Paypal, Western Union sont acceptables.

Q : Quelles sont les méthodes d'expédition que vous pouvez proposer ?

A:Nos méthodes d'expédition habituelles sont DHL, FedEX, TNT, UPS, EMS, etc. Cela prendra 3 à 7 jours.

Q : Vos produits sont-ils accompagnés d'une garantie ?

A:Oui, nous offrons une garantie de 3 ans pour tous nos produits à compter de la date d'expédition.

Q : Avec quels appareils vos produits sont-ils compatibles ?

A:Nos produits sont compatibles avec les commutateurs grand public.

Q : Comment passer une commande ?

A:1>Détails de la commande confirmés, veuillez nous indiquer le modèle et la quantité dont vous avez besoin.

2>Facture pro forma confirmée, la commande sera organisée dès réception de votre paiement.

3>Confirmez et expédiez les marchandises, puis le numéro de suivi vous sera envoyé rapidement.

4>Nous vous aiderons à suivre vos marchandises jusqu'à ce que vous les receviez en toute sécurité.
