Lieu d'origine:
La Chine
Nom de marque:
HILINK
Certification:
CE FCC Rohs
Numéro de modèle:
FWDM
Description

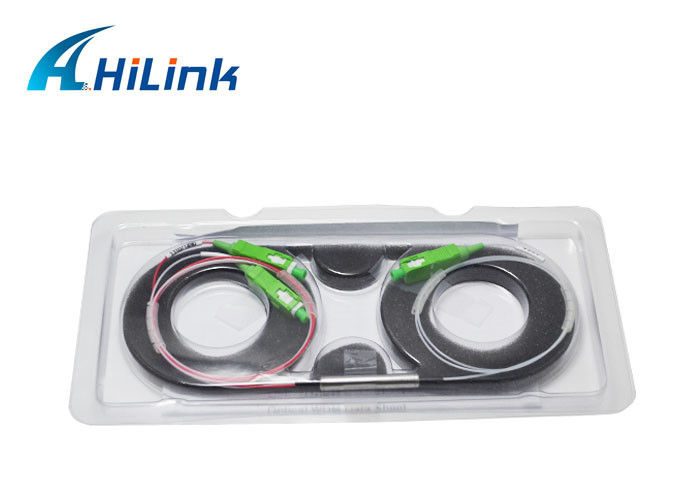

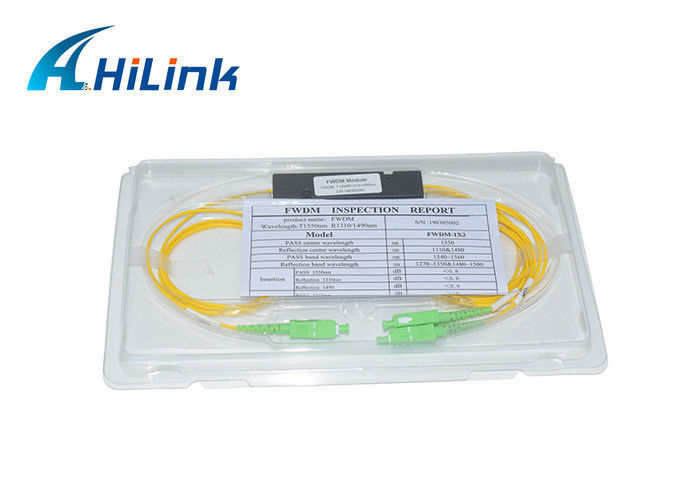

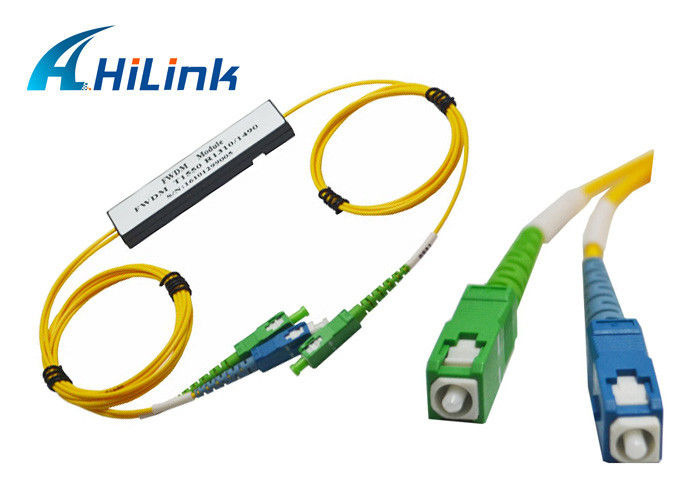

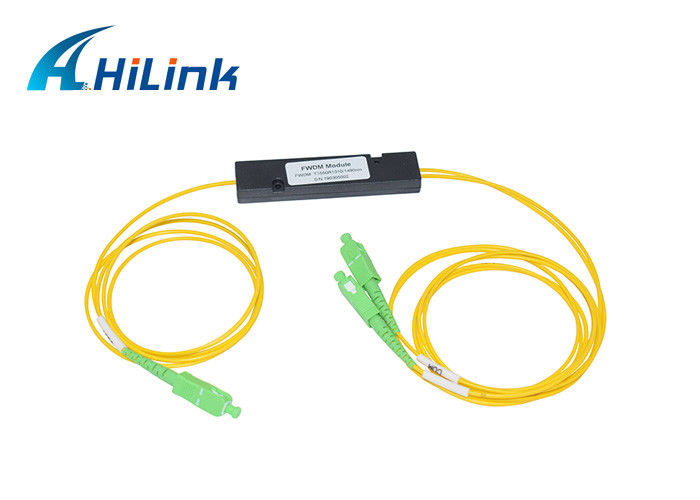

Le multiplexeur de Division de longueur d'onde de filtre de Hilink (FWDM), FWDM T1550 R1310&1490 peut réaliser le signal 1550/1310&1490 optique à deux voies multiplexant et démultiplexant, faisant le multiplicateur de fibre optique simple de capacité de transmission, très utilisé dans l'évolution de fibre optique et le CATV etc. de réseau.
Le dispositif comporte la basse perte par insertion, chemin optique libre époxyde, rapport élevé d'extinction, hauts fiabilité et de forte stabilité
Caractéristiques
Basse perte par insertion, bas PDL
Isolement élevé de canal
Fiabilité et stabilité exceptionnelles
Longueur d'onde fonctionnante large
Température de fonctionnement large
Application
Système de WDM
Réseau de CATV
| Paramètres | Unité | Dispositif de FWDM | ||
| Longueur d'onde fonctionnante T : longueur d'onde de transmission R : longueur d'onde de réflexion 1310±50,1490±10, 1550±10 1610±10, 1625±25, 1650±20 |
nanomètre | 1 | T1550 R1310/1490 | |
| 2 | T1490 R1310/1550 | |||
| 3 | T1310 R1490/1550 | |||
| 4 | T1550/1610 R1310/1490 | |||
| 5 | T1550/1625 R1310/1490 | |||
| 6 | T1625 R1310/1490/1550 | |||
| 7 | T1650 R1310/1490/1550 | |||
| Perte par insertion | DB | Transmission : ≤ 0,6 | ||
| Réflexion : ≤ 0,4 | ||||
| Isolement de canal de transmission | DB | ≥ 30 | ||
| Isolement de la Manche de réflexion | DB | ≥ 17 | ||
| PDL | DB | ≤ 0,1 | ||
| Stabilité thermique de longueur d'onde | nm/℃ | ≤ 0,003 | ||
| Stabilité thermique de perte par insertion | dB/℃ | ≤ 0,005 | ||
| Perte de retour | DB | ≥ 45 | ||
| Puissance optique | mW | ≤ 500 | ||
| Température de fonctionnement | ℃ | -10 | +70 | ||
| Température de stockage | ℃ | -40 | +85 | ||
| Hygrométrie | % | 5 | 95 | ||
| Dimension | millimètre | Φ5.5×34 | Φ4.2×25 | 90×20×10 |
| Note : 1. la personnalisation est disponible. 2. a spécifié sans connecteur, et ajoute une perte 0.2dB supplémentaire par connecteur. |
||||
Notes :
1. spécifique sans connecteurs.
2. ajoutez une perte 0.2dB supplémentaire par connecteur.
L'information de commande :
| B | C | D | E | |
| Longueur d'onde | Type de tube | Longueur de fibre (Incluez le connecteur) |
Connecteur | Dimension |
|
T15R13/14=T1550 R1310/1490 T14R13/15=T1490 R1310/1550 T13R14/15=T1310 R1490/1550 T15/16R13/14=T1550/1610R1310/1490 X=Others |
25=250um 90=900um 20:2000um 30=3000um X=Others |
05=0.5m±0.05m 10=1.0m±0.05m 15=1.5m±0.05m X= d'autres |
00=None FP=FC/PC FA=FC/APC SP= SC/PC SA=SC/APC STP=ST/PC STA=ST/APC LP=LC/PC LA=LC/APC X=Others |
5534=Φ5.5×34mm 4225=Φ4.2×25mm 9021=90×20×10mm X=Others |
