Lieu d'origine:
LA CHINE
Nom de marque:
HILINK
Certification:
CE FCC Rohs
Numéro de modèle:
HL-SW1X2-5m
vidéo
vidéo
vidéo

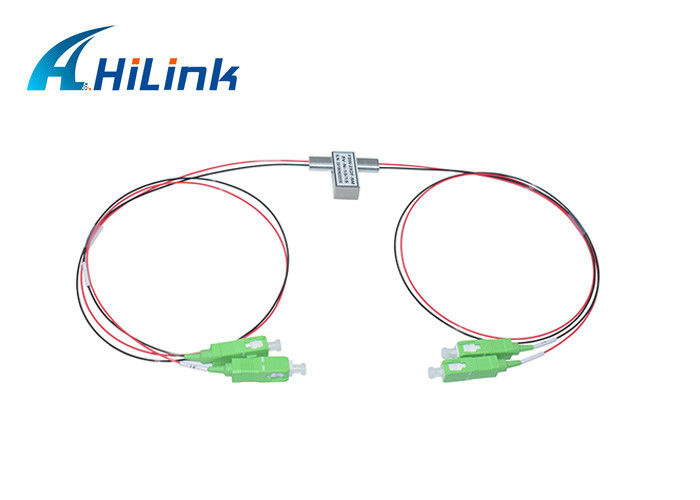

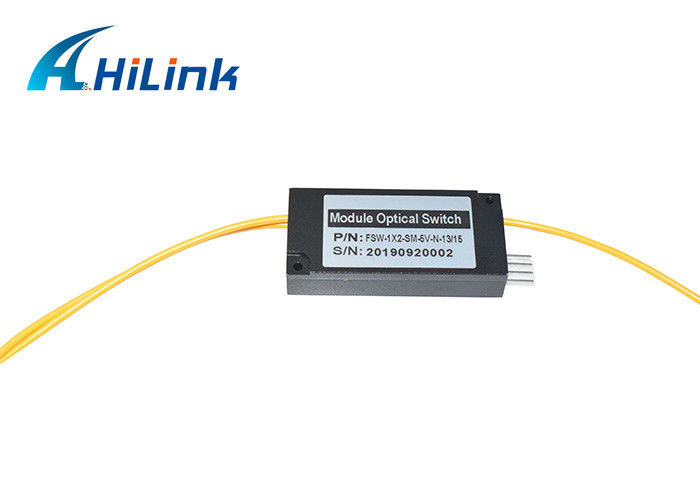

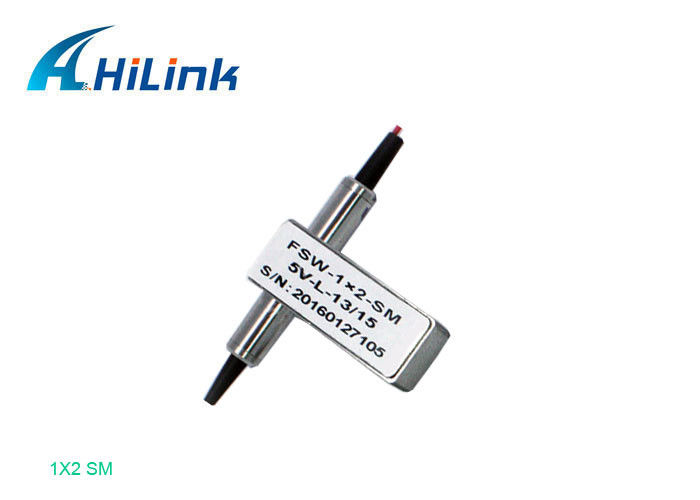

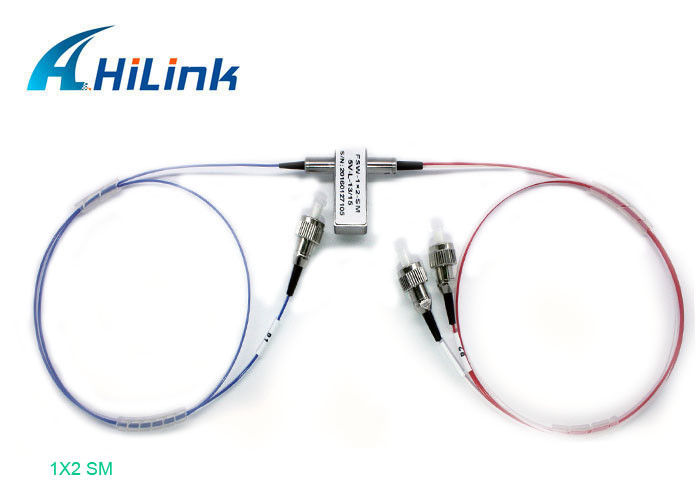

Commutateur optique élevé de l'isolement 1X2 de la Manche verrouillant non le type de contrôle 3 ans de garantie
Généralités
Le commutateur optique bidirectionnel mécanique de la fibre 1x2 relie les canaux optiques en réorientant les signaux 1 optiques entrants dans 2 fibres de sortie. Le commutateur a intégré les capteurs de position électriques. Basé sur la technologie de filtre de la couche mince qui fournit une méthode robuste de changer la plage lumineuse, cette série de produits a une configuration rigoureusement simplifiée de plate-forme offrant la fiabilité élevée et le bas productio.
Cette conception nouvelle réduit de manière significative la sensibilité de position de pièce mobile, le coût de forte stabilité aussi bien que précieux sans précédent de offre.
Caractéristiques
Applications
Réseau optique
Protection/restauration
Cheminement optique de Singnal
Optiques configurables s'ajoutent/baisses
Protection d'émetteur et de récepteur
Route optique d'itinéraire
| Statut un | Statut deux |
|
|
|
Représentation de spécifications
| Paramètres | FSW-1×2 | ||
| Gamme de longueurs d'onde | nanomètre | 850±40/1300±40 | 1260~1650 |
| Avelength fonctionnant | nanomètre | 850/1300 | 1310/1490/1550/1625/1650 |
| Perte par insertion | DB | Type : 0,8 maximum : 1,2 | Type : 0,5 maximum : 0,8 |
| Perte de retour | DB | MM≥30 SM≥50 | |
| Interférence | DB | MM≥35 SM≥55 | |
| PDL | DB | ≤0.05 | |
| WDL | DB | ≤0.25 | |
| TDL | DB | ≤0.25 | |
| Répétabilité | DB | ≤±0.02 | |
| Alimentation d'énergie | v | 3,0 ou 5,0 | |
| Vie | périodes | ≥107 | |
| Temps de commutateur | Mme | ≤8 | |
| Puissance de transmission | mW | ≤500 | |
| Température de fonctionnement | ℃ | -20~+70 | |
| Température de stockage | ℃ | -40~+85 | |
| Poids | g | 16 | |
| Dimension | millimètre | (L) 27.0× (W) 12.0× (H) 8,2 ou personnalisation | |
L'information d'ordre
| Mode | Longueur d'onde | Type de tension | Type de contrôle | Type de fibre | Diamètre de fibre | Longueur de fibre | Connecteur |
| S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching Verrouillage de N=Non- |
5=50/125 6=62.5/125 9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
1=1m 2=2m X=Others |
0=None 1=FC/PC 2=FC/APC 3=SC/PC 4=SC/APC 5=ST/PC 6=ST/APC 7=LC/PC 8=LC/APC |
