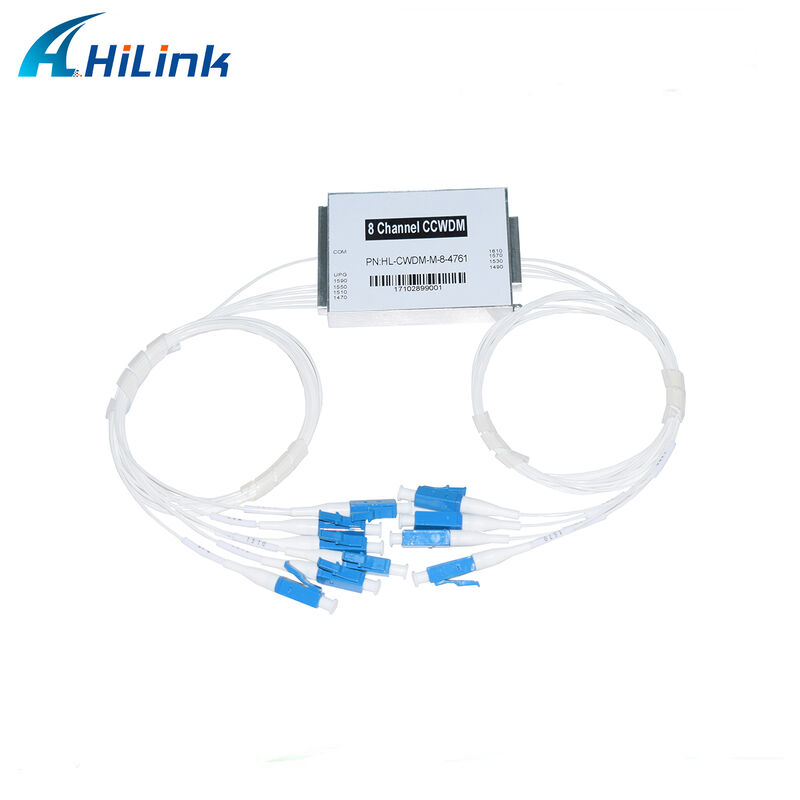

Module CWDM Mux Demux mini petit à 8 canaux personnalisable Multiplexeur CCWDM à très faible perte

module de demux de mux de cwdm de 8 canaux

Mini petit multiplexeur CCWDM

Module CWDM personnalisable

Lieu d'origine:

Guangdong, Chine

Nom de marque:

HILINK

Certification:

CE FCC Rohs

Numéro de modèle:

CCWDM-XX

Nous contacter

Demandez un devis

Détails du produit

Longueur d'onde:

1260 nm à 1610 nm

Nom du produit:

Module de CCWDM

Espacement des canaux:

20 nm

Perte de retour:

> DB 45

Température de fonctionnement:

-5°C à +75°C

Perte d'insertion:

< 1,8 dB

Numéro de canal:

8 canaux

Personnalisé:

Oui

Conditions de paiement et d'expédition

Quantité de commande min

1 pièces

Prix

Négociable

Conditions de paiement

T/T, Union occidentale

Capacité d'approvisionnement

100 pièces/semaine

Produits connexes

8 canaux CWDM 1470-1610nm Mux Demux avec moniteur et port d'extension double fibre LC/UPC

Obtenez le meilleur prix

LGX Cassette CWDM MUX DEMUX 4 canaux 1470/1490/1590/1610nm à double fibre CWDM Mux Demux

Obtenez le meilleur prix

Boîte passive 1270-1610nm d'ABS de module de 4CH CWDM MUX DEMUX avec le port exprès

Obtenez le meilleur prix

Double module 19" du multiplexeur CWDM Mux Demux de fibre 1U Rachmount

Obtenez le meilleur prix

Nous contacter

Contactez-nous maintenant

Description du produit

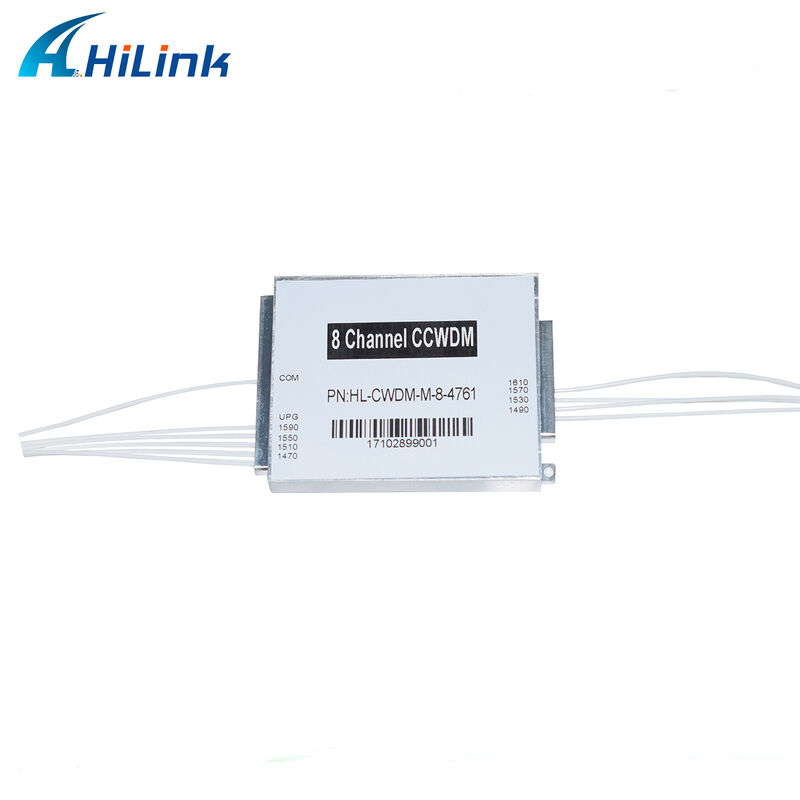

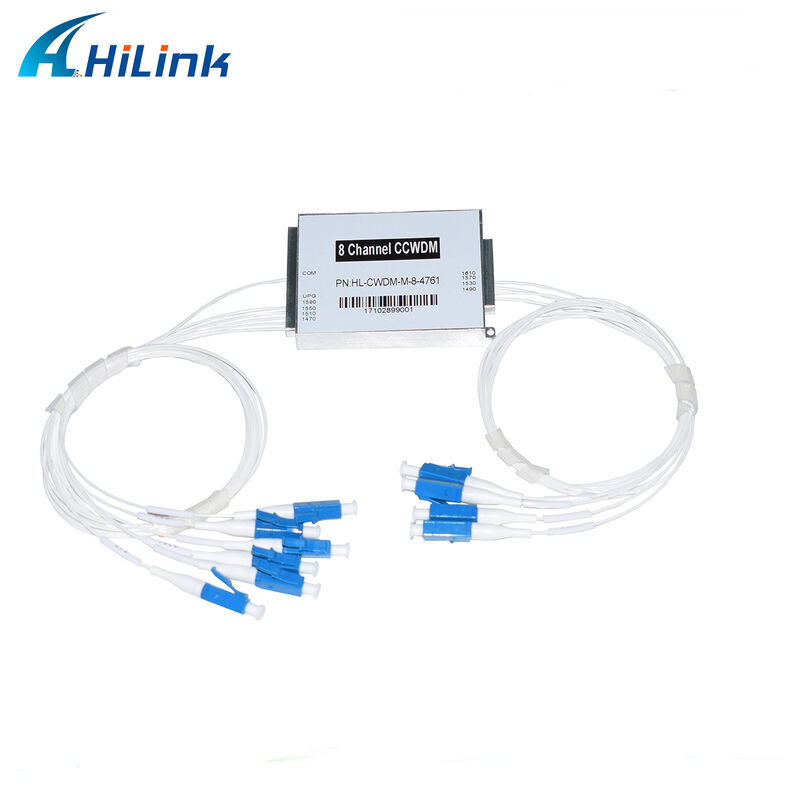

Module Mini CWDM 8 Canaux Personnalisable

Le multiplexeur/démultiplexeur CWDM compact à faible perte (CCWDM) de Hilink est basé sur la technologie des filtres à couches minces et de la micro-optique. Ce produit se caractérise par un facteur de forme réduit, une perte ultra-faible et un isolement élevé entre les canaux. La plateforme d'encapsulation sans plomb garantit une fiabilité et des performances élevées.

Caractéristiques principales

Perte d'insertion ultra-faible
Isolement élevé
Faible perte dépendante de la polarisation (PDL)
Conception compacte
Excellente uniformité entre les canaux
Options de montage : racks 19" 1U ou boîtier ABS
Large longueur d'onde de fonctionnement : 1260 nm à 1620 nm
Large température de fonctionnement : -40 °C à 85 °C
Haute fiabilité et stabilité

Applications

Systèmes CWDM
Réseaux PON
Liaisons CATV
Réseaux WDM

Normes de conformité

Telcordia GR-1209-CORE-2001
Telcordia GR-1221-CORE-1999
Conforme RoHS

Spécifications techniques

Description	Unité	Min	Typique	Max
Perte de canal optionnelle	dB		1.0	1.5
Largeur de bande passante	nm	13	15
Platitude	dB		0.3	0.5
Isolement des canaux adjacents	dB	30	35
Isolement des canaux non adjacents	dB	35	40
Directivité	dB	50
PDL	dB			0.2
PMD	ps			0.2
Puissance maximale	mW	300
Perte d'insertion du canal passant	dB		1.0	1.5
Température de fonctionnement	°C	-10 à +70
Température de stockage	°C	-40 à +85
Dimensions du boîtier	mm	44(L) × 28(l) × 6(H)
Longueur d'onde du canal	nm	1471, 1491, 1511, 1531, 1551, 1571, 1591, 1611 (Sélection personnalisée disponible : 4 canaux entre 1260-1625 nm)

Remarque : Les spécifications sont fournies sans connecteurs. Ajouter 0,2 dB de perte par connecteur.

Informations de commande

Disponible en boîtier compact ou en option de montage sur rack 19" 1U.

Configuration	Canaux	1er Canal	Type de fibre	Longueur de fibre	Type de connecteur
M=Mux D=Demux O=OADM	02=2ch 08=8ch 16=16ch 18=18ch N=Nch	27=1270nm 47=1470nm 49=1490nm 61=1610nm SS=Spécial	1=Fibre nue 2=900µm 3=Câble 2mm 4=Câble 3mm	1=1m 2=2m S=Spécifier	0=Aucun 1=FC/APC 2=FC/PC 3=SC/APC 4=SC/PC 5=LC/UPC
